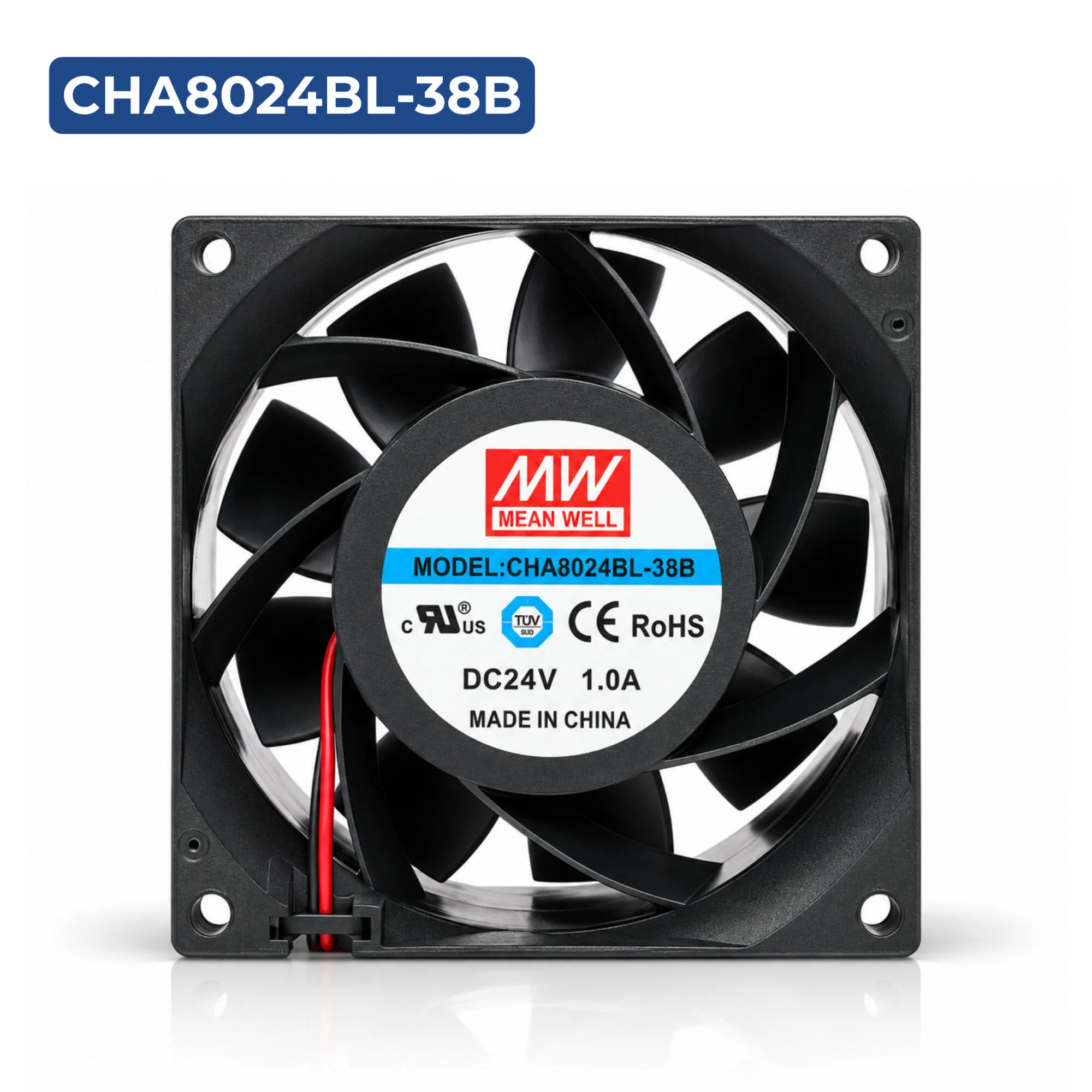

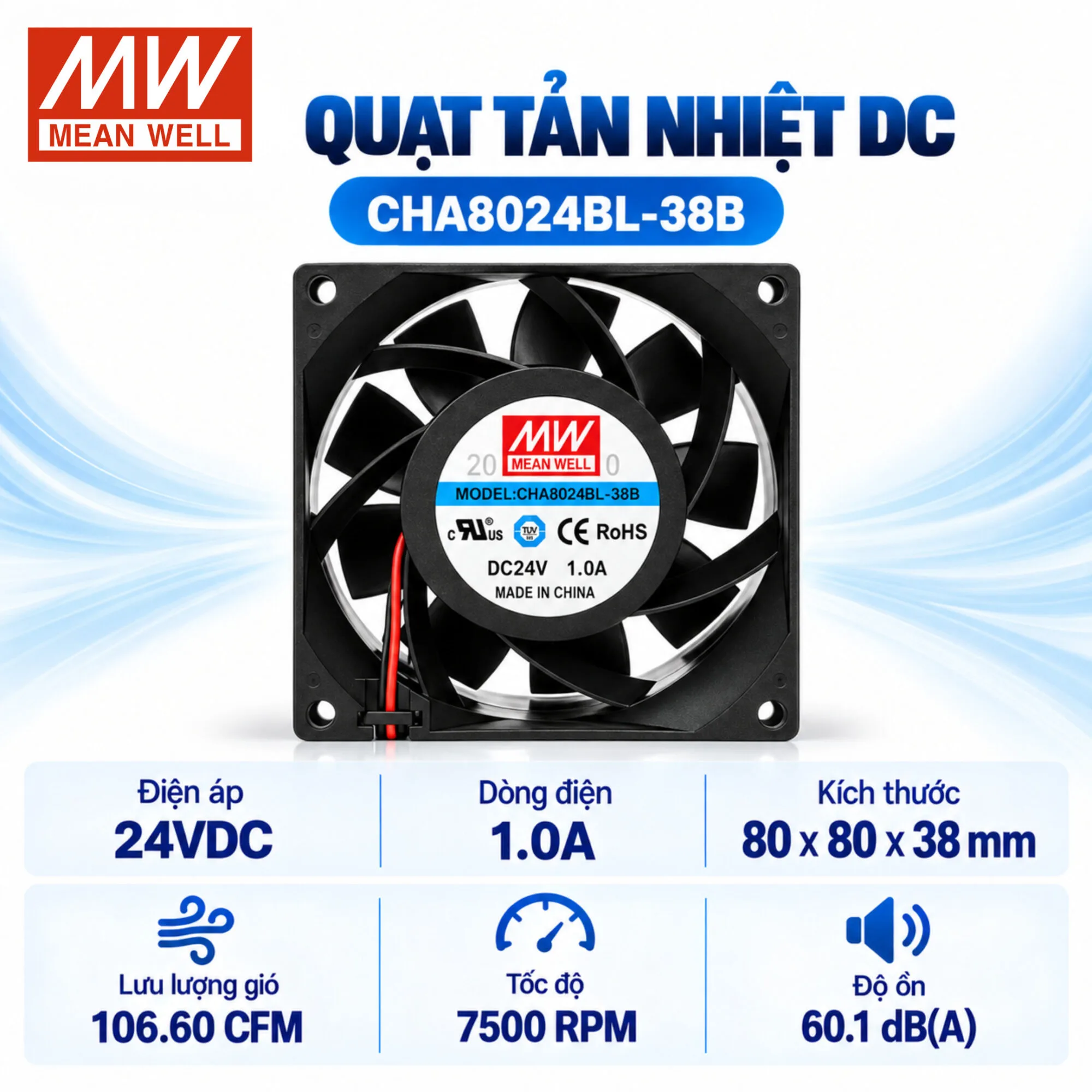

Quạt tủ điện 24V MEANWELL 80x80x38mm CHA8024BL-38B

Giới thiệu

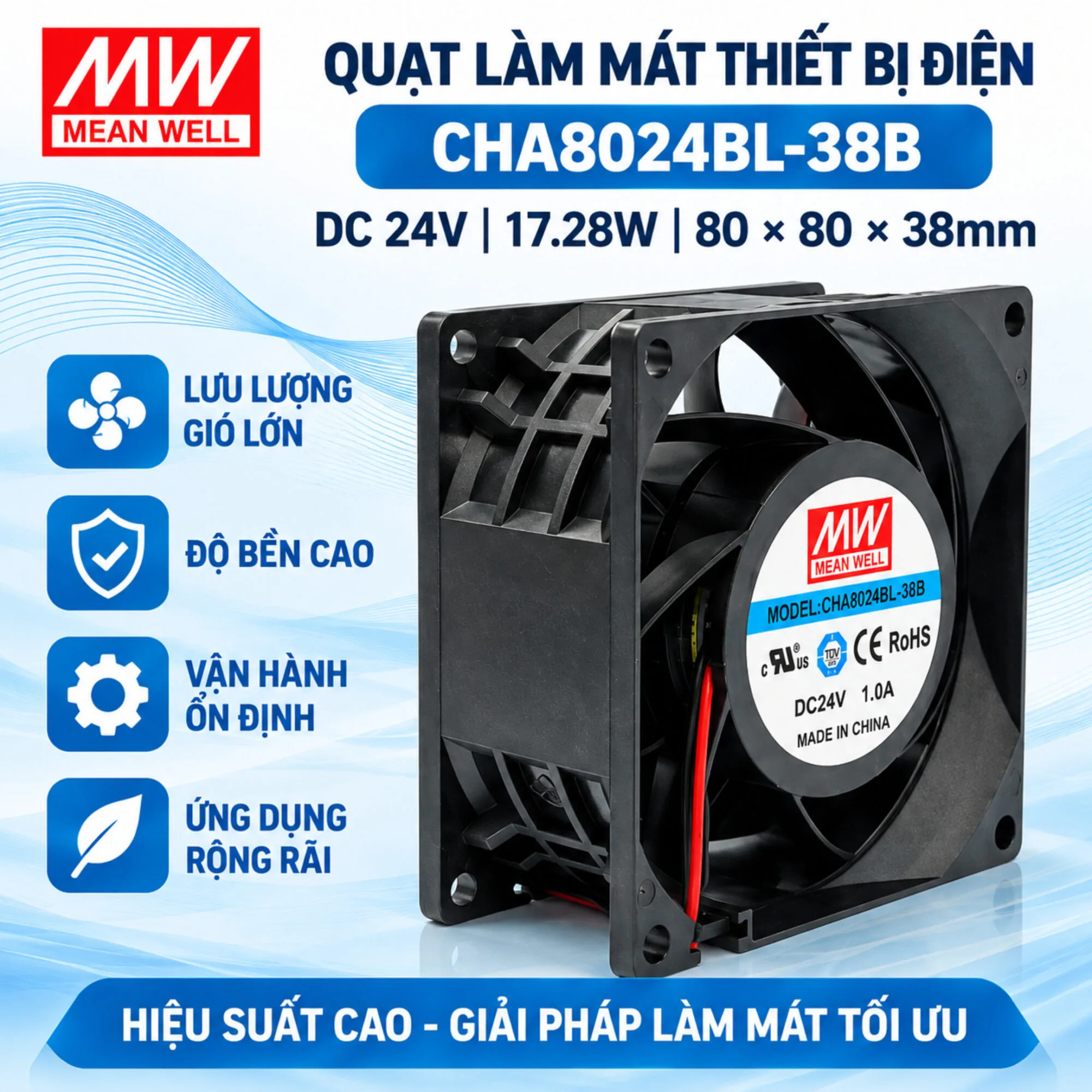

Quạt tủ điện 24V CHA8024BL-38B là quạt DC 24V kích thước 80 × 80 × 38 mm, sử dụng động cơ DC không chổi than (Brushless DC Motor) 4 cực, 1 pha và hệ thống 2 vòng bi (Dual Ball Bearing). Sản phẩm được thiết kế để tạo lưu lượng gió lớn, hỗ trợ tản nhiệt cho thiết bị điện, tủ điện và các hệ thống cần làm mát cưỡng bức.

Theo tài liệu kỹ thuật, quạt có công suất định mức 17.28W, dòng hoạt động 0.72A và tốc độ lên đến 7.500 ±10% vòng/phút, phù hợp cho các ứng dụng yêu cầu khả năng làm mát mạnh trong không gian lắp đặt giới hạn.

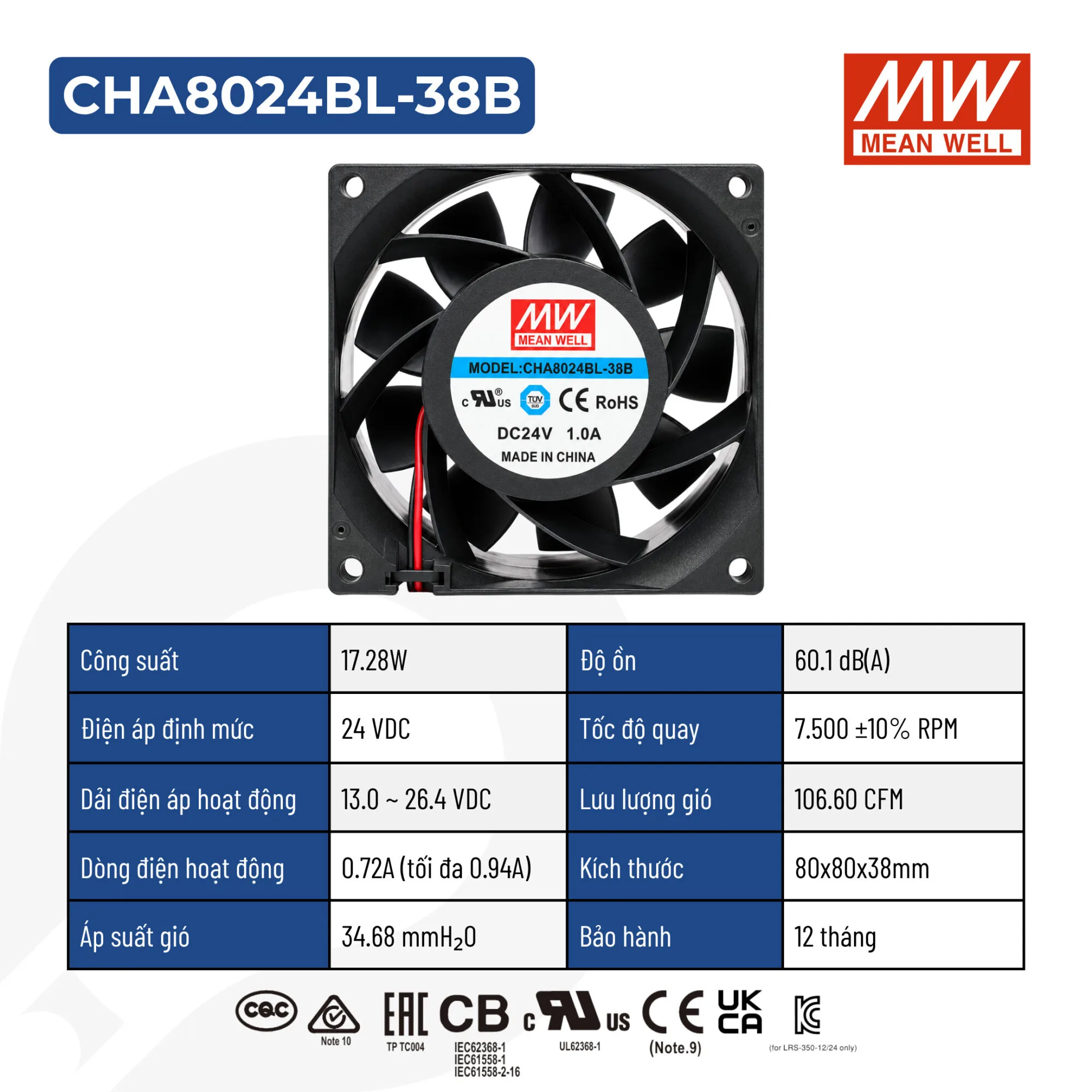

Thông số kỹ thuật

Ưu điểm nổi bật

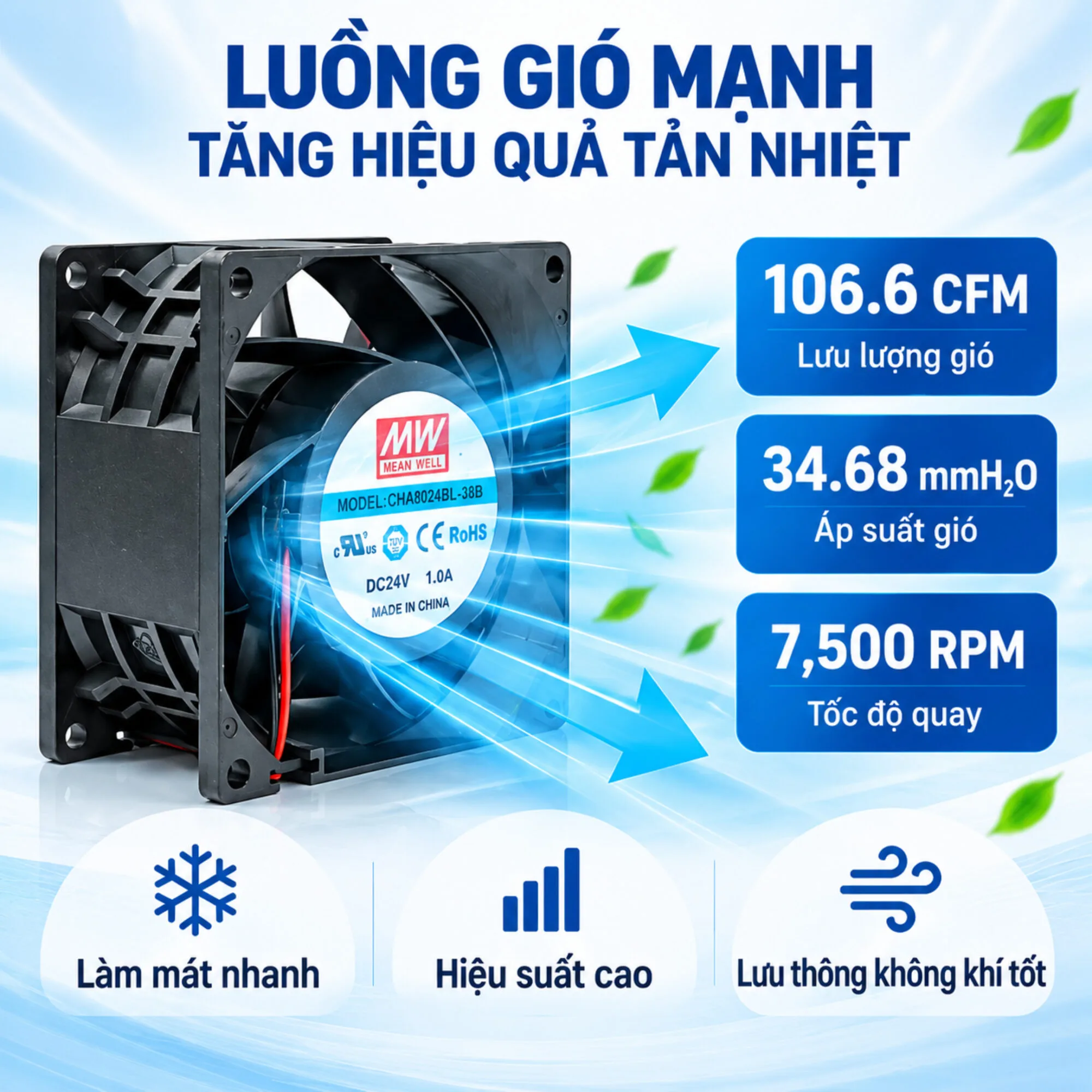

Lưu lượng gió lớn 106.60 CFM

CHA8024BL-38B có lưu lượng gió đạt 106.60 CFM, tối thiểu 95.94 CFM ở điều kiện 0 áp suất tĩnh. Mức lưu lượng này giúp quạt tạo luồng khí mạnh để hỗ trợ đưa nhiệt ra khỏi khu vực bên trong thiết bị.

Tốc độ quay cao

Quạt hoạt động ở tốc độ 7.500 ±10% RPM, được đo sau khi quạt vận hành ổn định khoảng 3–5 phút ở 25°C. Tốc độ cao giúp đáp ứng các hệ thống cần làm mát cưỡng bức với không gian lắp đặt nhỏ.

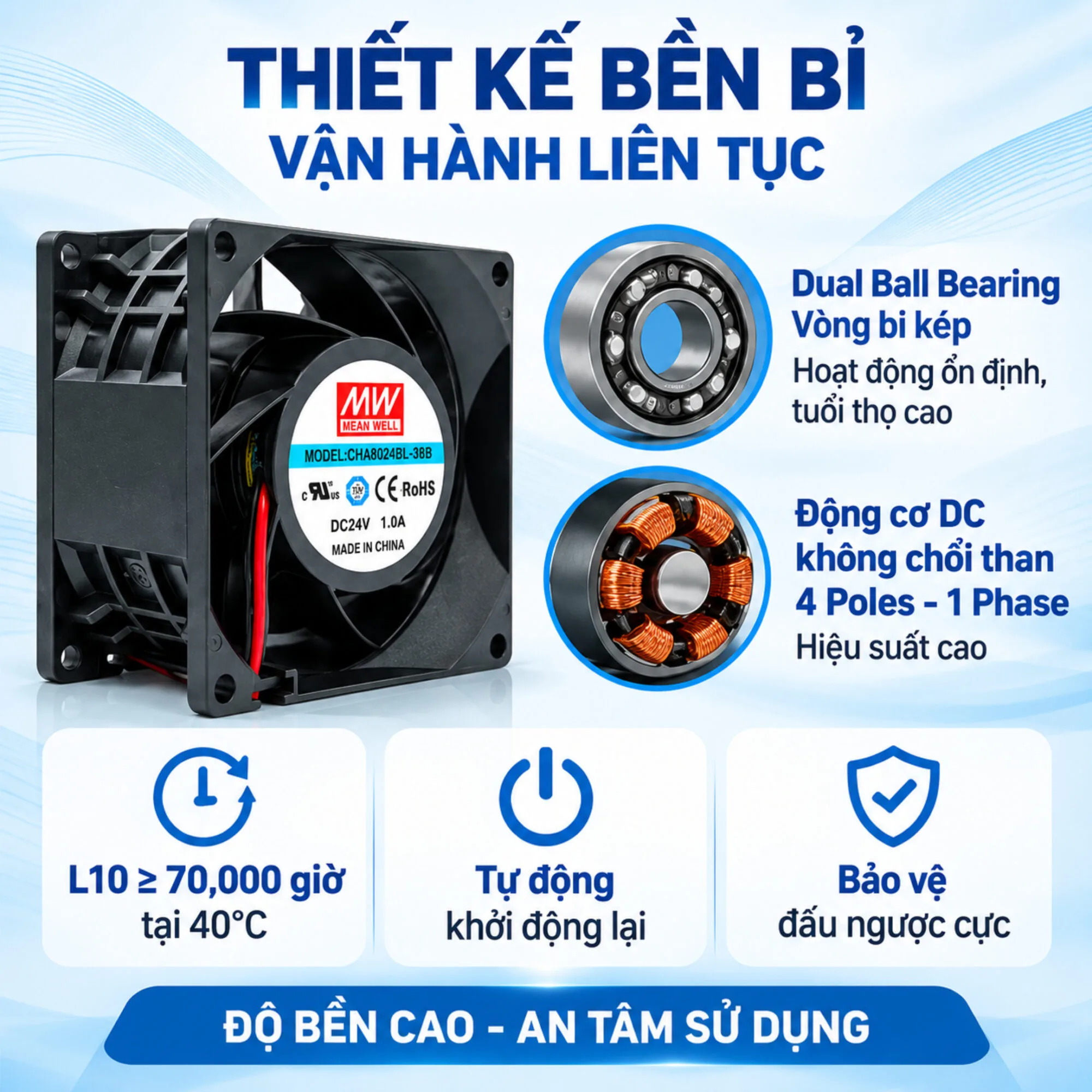

Động cơ DC không chổi than 4 cực

Sản phẩm sử dụng động cơ DC không chổi than, 1 pha, 4 cực, giúp quạt phù hợp với các hệ thống làm mát thiết bị điện sử dụng nguồn DC 24V. Quạt đồng thời sử dụng hệ thống vòng bi kép, hỗ trợ vận hành ổn định và tuổi thọ dài.

Tuổi thọ cao

Theo thông số kỹ thuật, tuổi thọ kỳ vọng của quạt đạt L10 ≥70.000 giờ khi hoạt động liên tục ở 40°C. Đây là thông số đáng chú ý khi sử dụng quạt trong các thiết bị yêu cầu vận hành liên tục.

Có bảo vệ đấu ngược cực và tự động khởi động lại

CHA8024BL-38B được trang bị Reverse Connection Protection – bảo vệ đấu ngược cực và Automatic Restart – tự động khởi động lại.

Thiết kế chắc chắn, phù hợp lắp đặt thiết bị điện

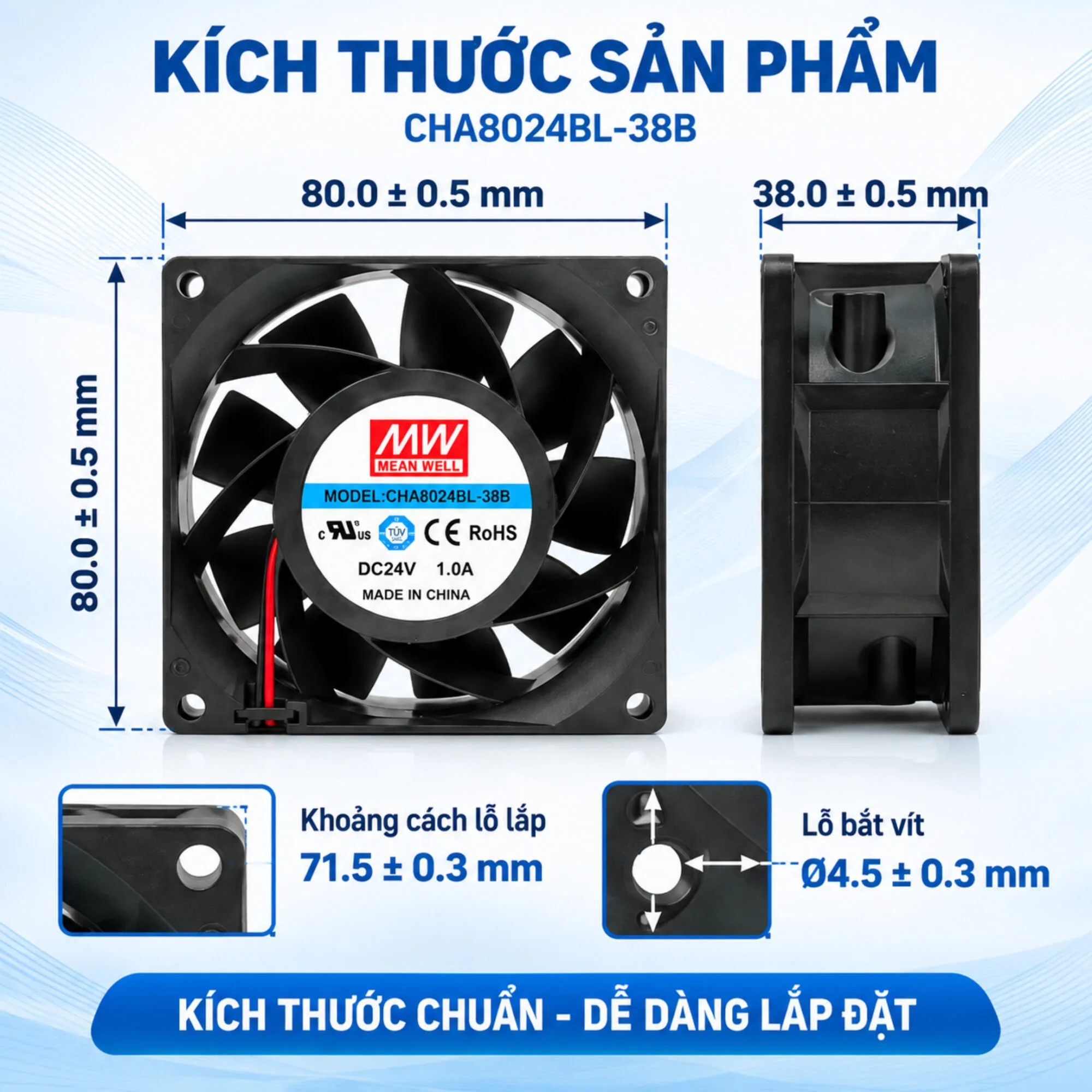

Quạt có kích thước 80 × 80 × 38 mm, khoảng cách lỗ lắp 71.5 ±0.3 mm và sử dụng lỗ bắt vít Ø4.5 ±0.3 mm. Bản vẽ kỹ thuật ở trang 8 của tài liệu thể hiện đầy đủ kích thước, hướng quay, hướng luồng gió và cấu tạo dây dẫn của sản phẩm.

Khả năng làm mát và hiệu suất

Một trong những điểm nổi bật của quạt CHA8024BL-38B là khả năng tạo cả lưu lượng gió cao và áp suất gió lớn. Tài liệu kỹ thuật ghi nhận áp suất gió đạt 34.68 mmH₂O, tối thiểu 28.09 mmH₂O ở điều kiện 0 lưu lượng. Đường cong P-Q tại trang 5 cho thấy quan hệ giữa lưu lượng gió và áp suất của quạt khi hoạt động ở điện áp định mức.

Điều này giúp CHA8024BL-38B phù hợp với các hệ thống cần luồng khí cưỡng bức để hỗ trợ tản nhiệt cho linh kiện và thiết bị điện.

Ứng dụng

Với nguồn DC 24V, kích thước 80 × 80 × 38 mm, tốc độ cao và lưu lượng gió lớn, quạt có thể được sử dụng trong nhiều hệ thống làm mát thiết bị điện như:

• Làm mát tủ điện và bảng điện.
• Làm mát thiết bị điện tử công nghiệp.
• Làm mát nguồn điện và bộ nguồn DC.
• Làm mát thiết bị điều khiển và tự động hóa.
• Làm mát thiết bị viễn thông, mạng và điện tử.
• Làm mát máy móc, thiết bị công nghiệp.
• Thay thế quạt làm mát 80 × 80 × 38 mm, DC 24V trong các thiết bị tương thích.

Lưu ý: Tài liệu kỹ thuật không liệt kê cụ thể từng ứng dụng cuối cùng của sản phẩm, vì vậy các ứng dụng trên được mô tả theo đặc tính kỹ thuật và mục đích sử dụng của quạt.

Thiết kế dây và kích thước lắp đặt

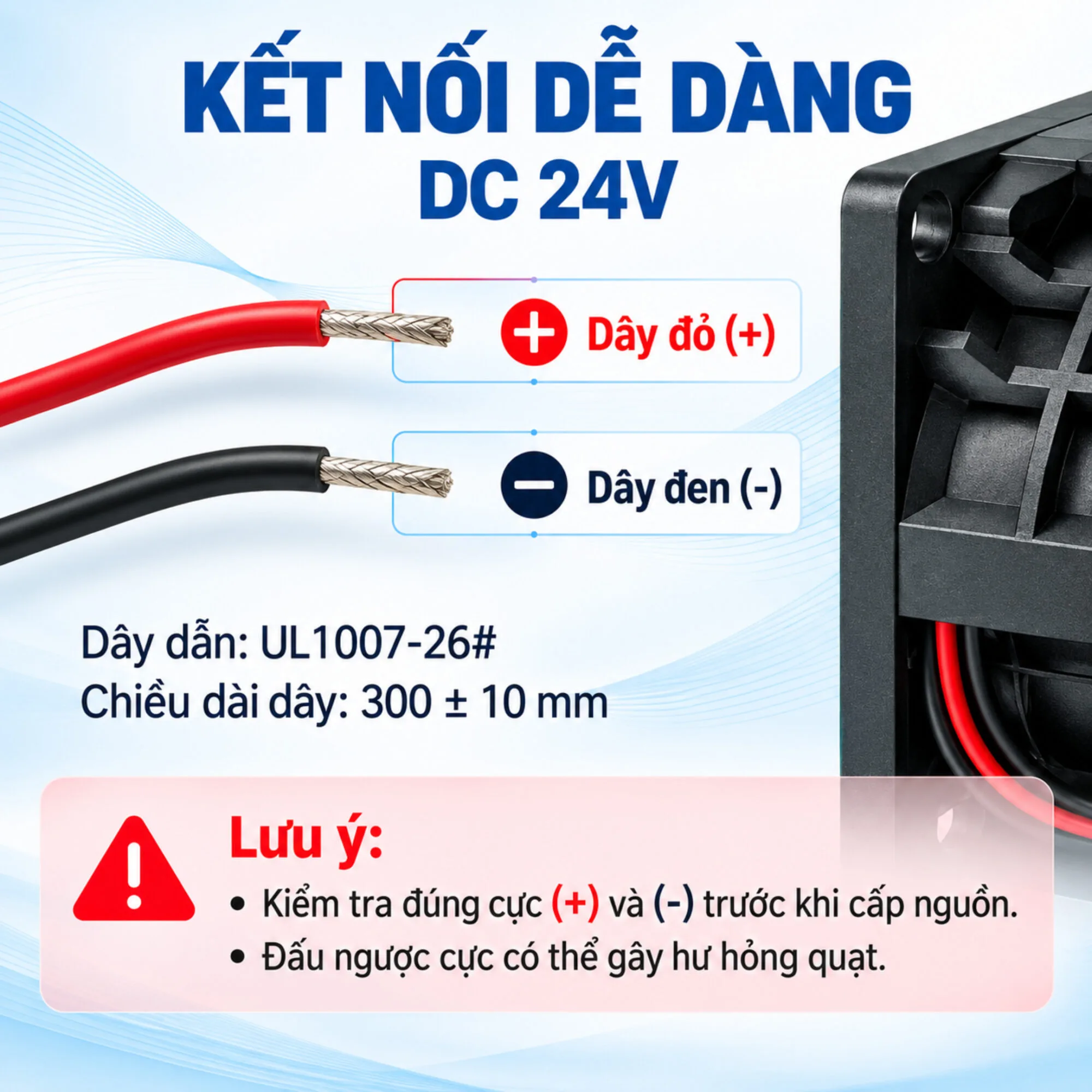

CHA8024BL-38B có dây dẫn UL1007-26# màu đen (-) và đỏ (+), chiều dài dây khoảng 300 ±10 mm. Kích thước tổng thể của quạt là 80.0 ±0.5 × 80.0 ±0.5 × 38.0 ±0.5 mm.

Khi lắp đặt cần chú ý đúng cực dương (+) và âm (-). Tài liệu cảnh báo việc đấu ngược cực có thể gây hư hỏng quạt. Đồng thời, lắp đặt không đúng có thể làm tăng cộng hưởng, rung động và tiếng ồn.

Lưu ý khi sử dụng

• Sử dụng đúng nguồn DC 24V và trong dải điện áp hoạt động 13.0–26.4V.
• Kiểm tra chính xác cực (+) và (-) trước khi cấp nguồn.
• Không tạo lực ép lên cánh quạt hoặc kéo sản phẩm bằng dây dẫn.
• Tránh sử dụng trong môi trường có các chất ăn mòn hoặc độc hại.
• Cần lắp đặt chắc chắn để hạn chế rung động và tiếng ồn.
• Khi sử dụng nhiều quạt song song, tài liệu khuyến nghị đấu thêm tụ điện bên ngoài trên 4.7µF để hạn chế hiện tượng bất thường do nguồn không ổn định.
