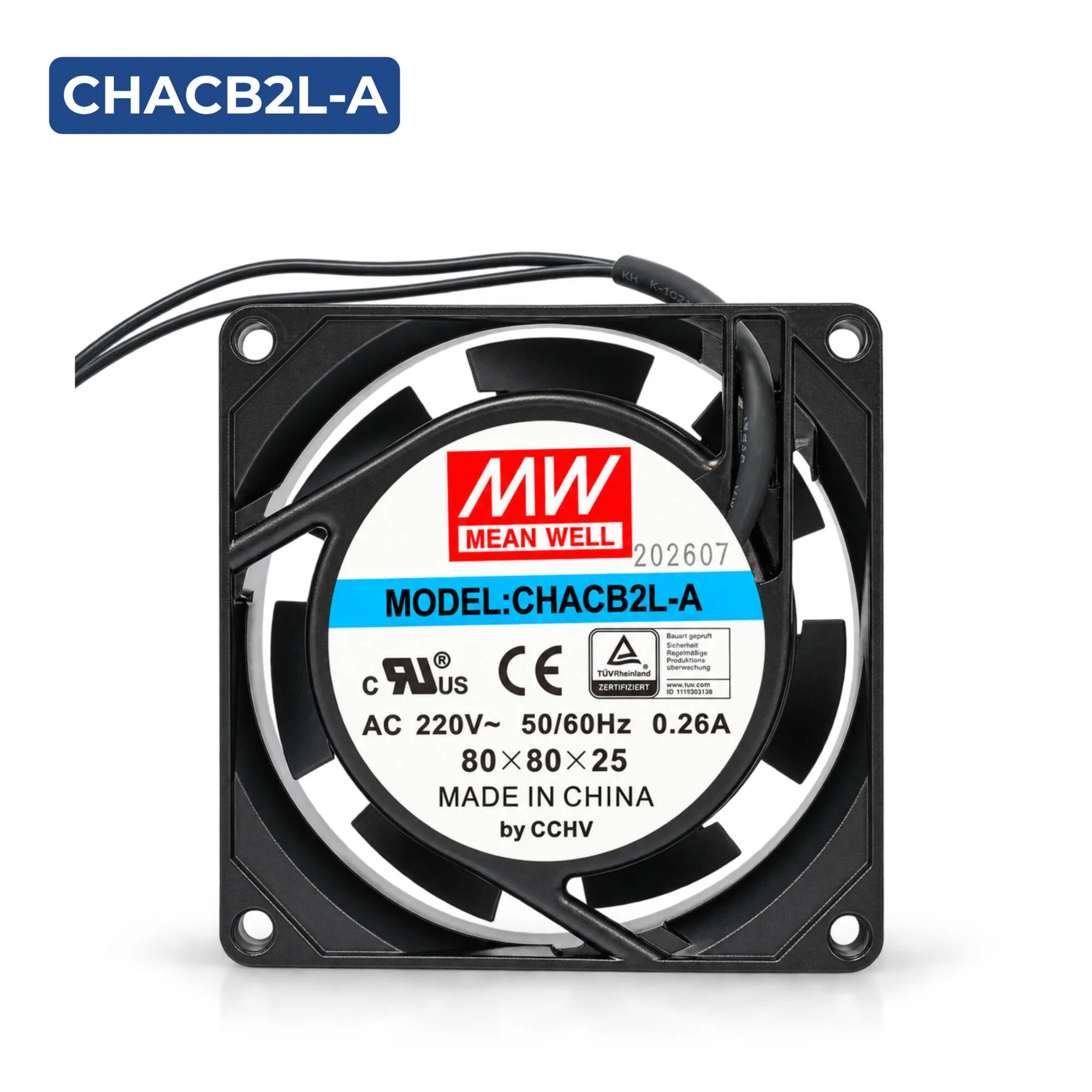

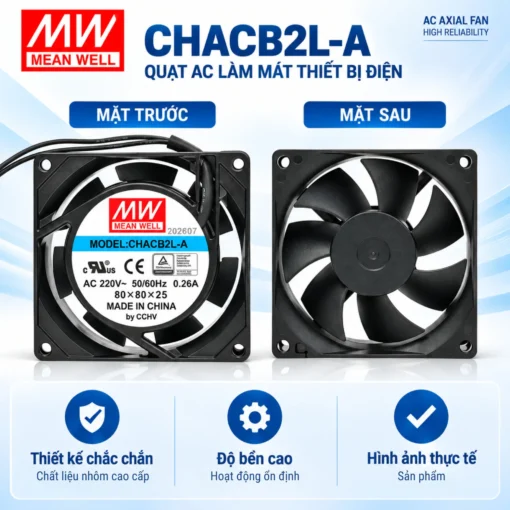

Quạt AC MEANWELL CHACB2L-A 80x80x25.5mm 220VAC 12.5W

Giới thiệu

Quạt AC MEAN WELL CHACB2L-A là quạt làm mát thiết bị điện sử dụng nguồn 220VAC, kích thước 80 x 80 x 25.5mm, công suất định mức 12.5W, tốc độ lên đến 2980 RPM ở 60Hz. Sản phẩm được thiết kế để tạo luồng khí làm mát và duy trì nhiệt độ ổn định cho các thiết bị điện, tủ điện và hệ thống cần thông gió cưỡng bức.

Theo tài liệu kỹ thuật của MEAN WELL, CHACB2L-A có dải điện áp hoạt động 200–240VAC, lưu lượng gió tối đa 14.04 CFM ở 50Hz và 16.52 CFM ở 60Hz, cùng độ ồn tương ứng 27.9/32.9 dB(A). Quạt sử dụng vòng bi (Ball Bearing) và có tuổi thọ kỳ vọng 20.000 giờ hoạt động liên tục tại 25°C.

Thông số kỹ thuật

Ưu điểm nổi bật

Thiết kế nhỏ gọn 80 × 80 × 25.5mm

CHACB2L-A có kích thước tiêu chuẩn 80 × 80 × 25.5mm, phù hợp với những vị trí lắp đặt có không gian hạn chế. Bản vẽ kỹ thuật cho thấy quạt sử dụng các vị trí bắt vít 8-M5, thuận tiện cho việc cố định vào thiết bị hoặc hệ thống cần làm mát.

Hoạt động với nguồn AC 220V

Quạt sử dụng điện áp định mức 220VAC, hoạt động trong phạm vi 200–240VAC, tần số 50Hz/60Hz. Đây là cấu hình phù hợp cho nhiều hệ thống thiết bị điện sử dụng nguồn AC trực tiếp.

Lưu lượng gió tốt

Ở điều kiện áp suất tĩnh bằng 0, quạt đạt lưu lượng:

• 14.04 CFM tại 50Hz
• 16.52 CFM tại 60Hz

Áp suất tĩnh tối đa đạt 3.50 mmH₂O tại 50Hz và 4.82 mmH₂O tại 60Hz. Đường cong PQ trong datasheet trang 5 thể hiện mối quan hệ giữa lưu lượng gió và áp suất tĩnh của quạt ở cả 50Hz và 60Hz.

Vòng bi Ball Bearing

CHACB2L-A sử dụng Ball Bearing, kết hợp với tuổi thọ kỳ vọng 20.000 giờ hoạt động liên tục tại 25°C và độ ẩm tương đối 15–65% theo điều kiện được nhà sản xuất quy định.

Dải nhiệt độ hoạt động rộng

Quạt có khả năng hoạt động trong khoảng -40°C đến 70°C, độ ẩm 5–90% RH. Điều kiện lưu trữ được quy định ở mức -40°C đến 70°C và 5–95% RH.

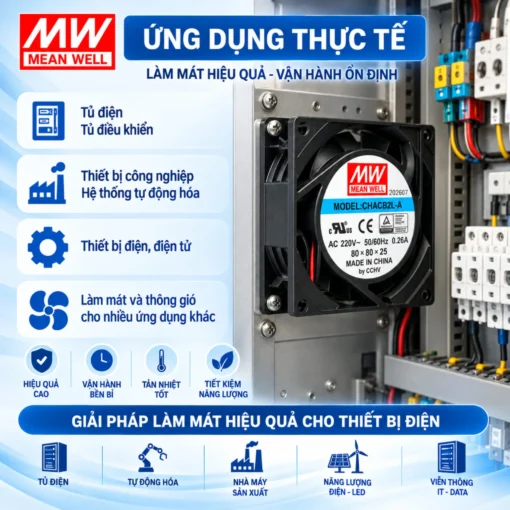

Ứng dụng

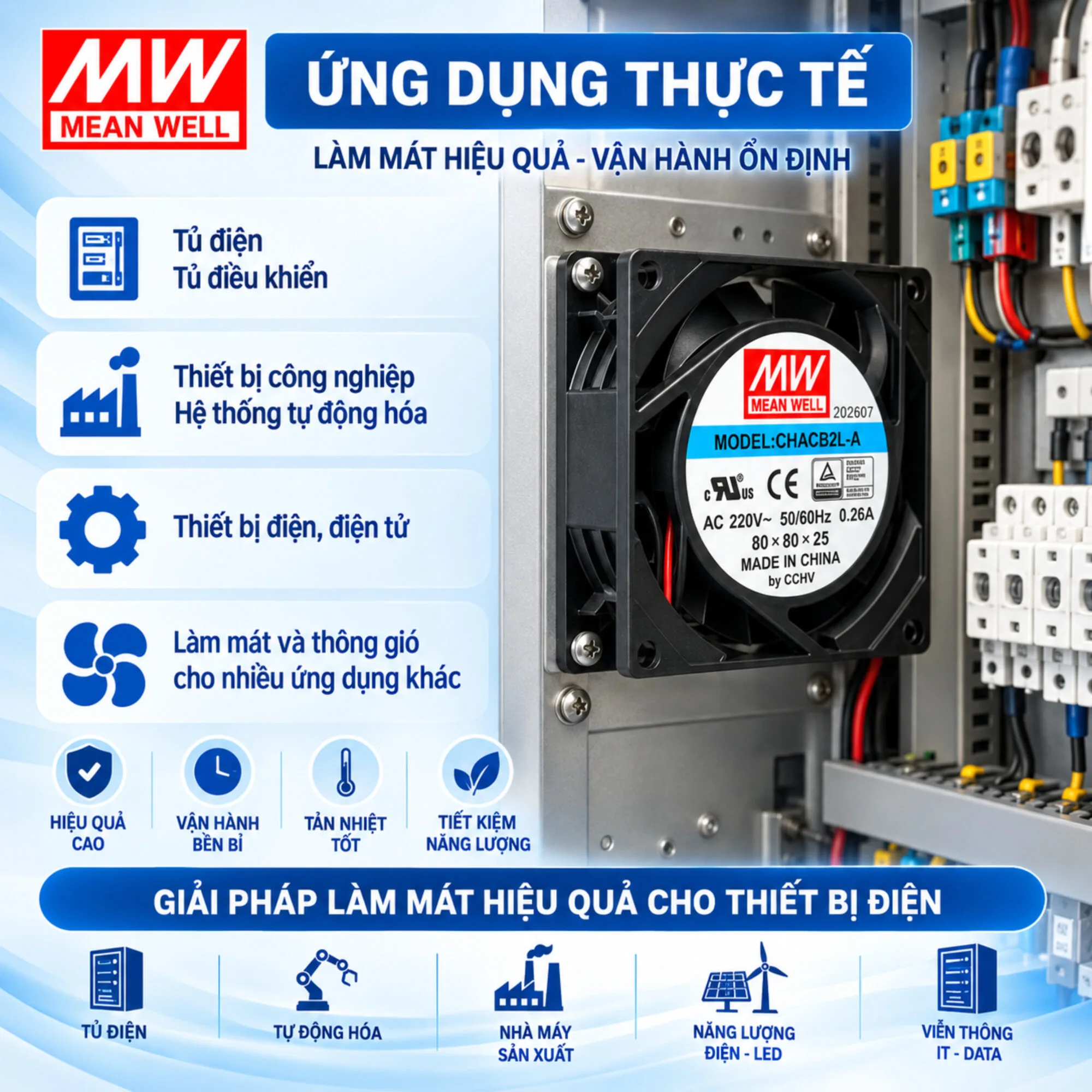

Với thiết kế 80 × 80 × 25mm và nguồn AC 220V, quạt MEAN WELL CHACB2L-A có thể được sử dụng cho các hệ thống cần thông gió và làm mát cưỡng bức như:

• Làm mát tủ điện và tủ điều khiển
• Làm mát thiết bị điện, điện tử
• Hệ thống nguồn điện và thiết bị công nghiệp
• Thiết bị tự động hóa
• Thiết bị có không gian lắp đặt quạt 80mm
• Hệ thống cần tăng cường lưu thông không khí bên trong thiết bị

Khi lắp đặt, cần tuân thủ hướng dẫn kỹ thuật của nhà sản xuất. Datasheet lưu ý việc lắp đặt không đúng có thể gây cộng hưởng, rung động và tiếng ồn, đồng thời cần tránh tác động lực lên cánh quạt, kéo dây hoặc làm rơi quạt.

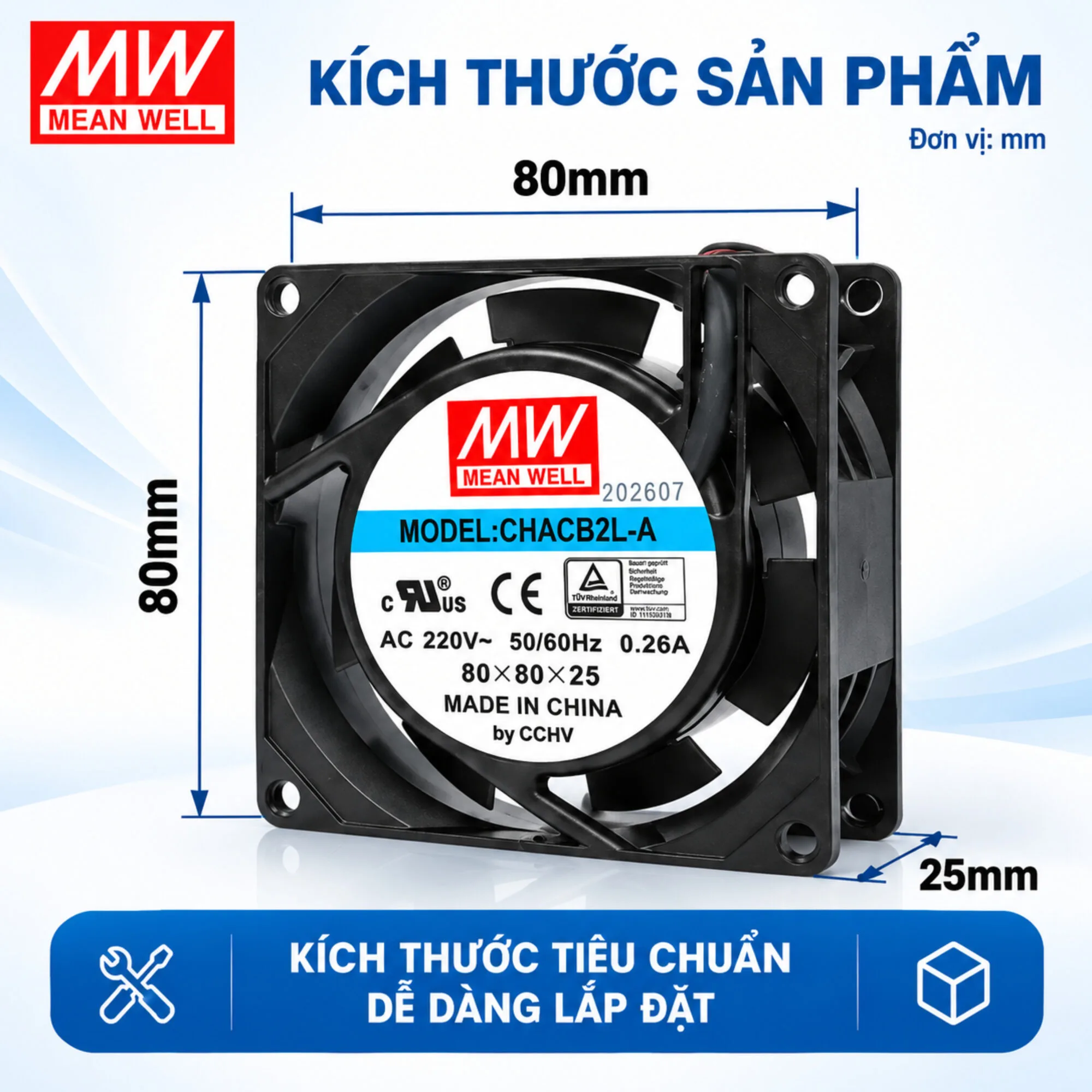

Kích thước quạt AC CHACB2L-A

Theo bản vẽ kỹ thuật trong datasheet:

80 × 80 × 25.5mm ±0.5mm

Trong đó kích thước mặt quạt và khoảng cách lỗ lắp đặt được thể hiện trực tiếp trên bản vẽ kỹ thuật. Quạt có dây dẫn với chiều dài thể hiện khoảng 290 +20mm trên bản vẽ.

Lưu ý khi sử dụng

Để đảm bảo độ bền và khả năng vận hành ổn định, MEAN WELL khuyến cáo:

• Không sử dụng quạt ngoài các thông số kỹ thuật được quy định.
• Không tạo áp lực lên cánh quạt.
• Không kéo hoặc xách quạt bằng dây dẫn.
• Lắp đặt đúng cách để hạn chế rung và tiếng ồn.
• Tránh môi trường có các chất độc hại hoặc ăn mòn.
• Không bảo quản quạt trong môi trường có độ ẩm cao.
