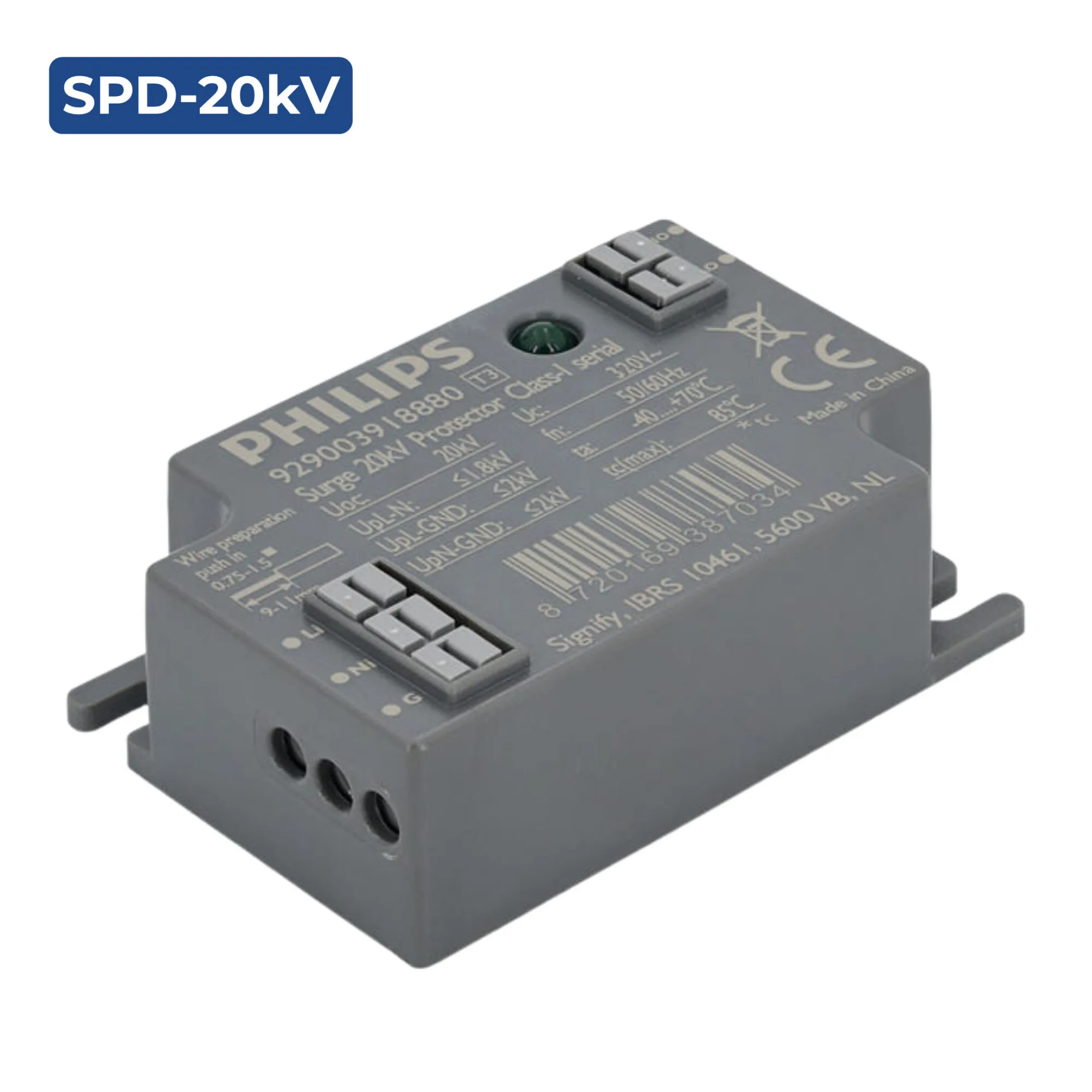

Thiết bị chống sét lan truyền PHILIPS – Surge 20kV Protector – SPD-20kV

Giới thiệu

Thiết bị chống sét lan truyền PHILIPS Surge 20kV Protector – SPD-20kV là thiết bị bảo vệ quá áp lan truyền, được sử dụng để hạn chế các xung điện áp đột biến trên hệ thống điện AC, giúp giảm nguy cơ hư hỏng cho đèn LED, bộ nguồn và các thiết bị điện tử nhạy cảm.

Sản phẩm được thiết kế với điện áp xung Uoc 20kV, điện áp làm việc liên tục tối đa 320VAC và cấu hình bảo vệ L-N, L-GND, N-GND. Đây là giải pháp phù hợp cho các hệ thống chiếu sáng, đèn LED ngoài trời, đèn đường và các thiết bị điện cần tăng cường khả năng bảo vệ trước xung sét lan truyền.

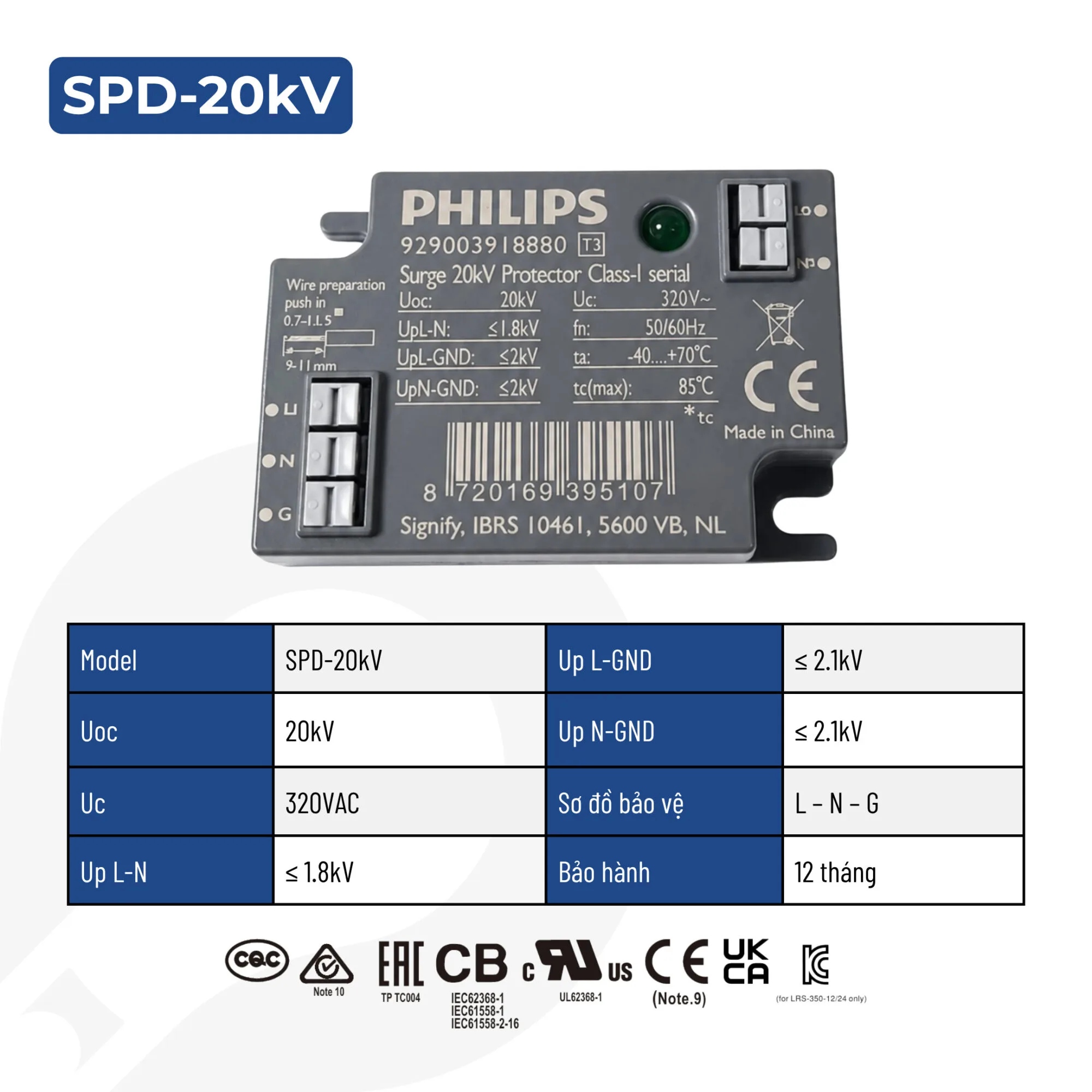

Thông số kỹ thuật

Ưu điểm nổi bật

Bảo vệ chống xung điện áp 20kV

PHILIPS SPD-20kV được thiết kế để bảo vệ hệ thống điện trước các xung điện áp cao do sét lan truyền và quá áp đột biến, giúp hạn chế điện áp truyền đến thiết bị được bảo vệ.

Bảo vệ 3 đường L-N, L-GND và N-GND

Thiết bị có các đầu kết nối L, N và G, hỗ trợ bảo vệ giữa:

• L – N: Dây pha và dây trung tính.
• L – GND: Dây pha và tiếp địa.
• N – GND: Dây trung tính và tiếp địa.

Cấu hình này giúp tăng cường khả năng bảo vệ cho thiết bị điện và hệ thống chiếu sáng.

Điện áp làm việc 320VAC

Với Uc 320VAC, sản phẩm phù hợp để sử dụng trong các hệ thống điện AC có điện áp làm việc nằm trong phạm vi cho phép của thiết bị.

Mức điện áp bảo vệ thấp

Thiết bị có mức Up L-N ≤ 1.8kV, Up L-GND ≤ 2.1kV và Up N-GND ≤ 2.1kV, giúp hạn chế điện áp xung sau khi SPD tác động.

Hoạt động trong dải nhiệt độ rộng

PHILIPS SPD-20kV có dải nhiệt độ môi trường -40°C đến +70°C, phù hợp với nhiều điều kiện lắp đặt khác nhau, đặc biệt là các hệ thống chiếu sáng ngoài trời.

Ứng dụng

PHILIPS Surge 20kV Protector có thể được sử dụng trong nhiều hệ thống điện và chiếu sáng như:

• Đèn LED đường phố, đèn đường ngoài trời.
• Đèn LED sân vườn, khuôn viên và cảnh quan.
• Đèn pha LED công suất cao.
• Hệ thống chiếu sáng công nghiệp.
• Bộ nguồn LED và driver LED.
• Tủ điện và hộp điều khiển.
• Thiết bị điện tử cần bảo vệ trước xung quá áp.
• Hệ thống điện ngoài trời có nguy cơ chịu ảnh hưởng của sét lan truyền.

Nguyên lý hoạt động

Trong điều kiện điện áp bình thường, SPD hoạt động ở trạng thái chờ và không ảnh hưởng đáng kể đến hệ thống điện. Khi xuất hiện xung quá áp đột biến, thiết bị nhanh chóng tạo đường dẫn để chuyển hướng dòng xung về đường bảo vệ, đồng thời giới hạn điện áp truyền đến thiết bị phía sau.

Nhờ đó, PHILIPS SPD-20kV giúp giảm nguy cơ hư hỏng do xung điện áp gây ra đối với driver LED, nguồn điện và các thiết bị điện tử.

Hiệu quả bảo vệ thực tế phụ thuộc vào hệ thống tiếp địa, dây dẫn, vị trí lắp đặt và phương án phối hợp bảo vệ của toàn hệ thống.

Hướng dẫn kết nối cơ bản

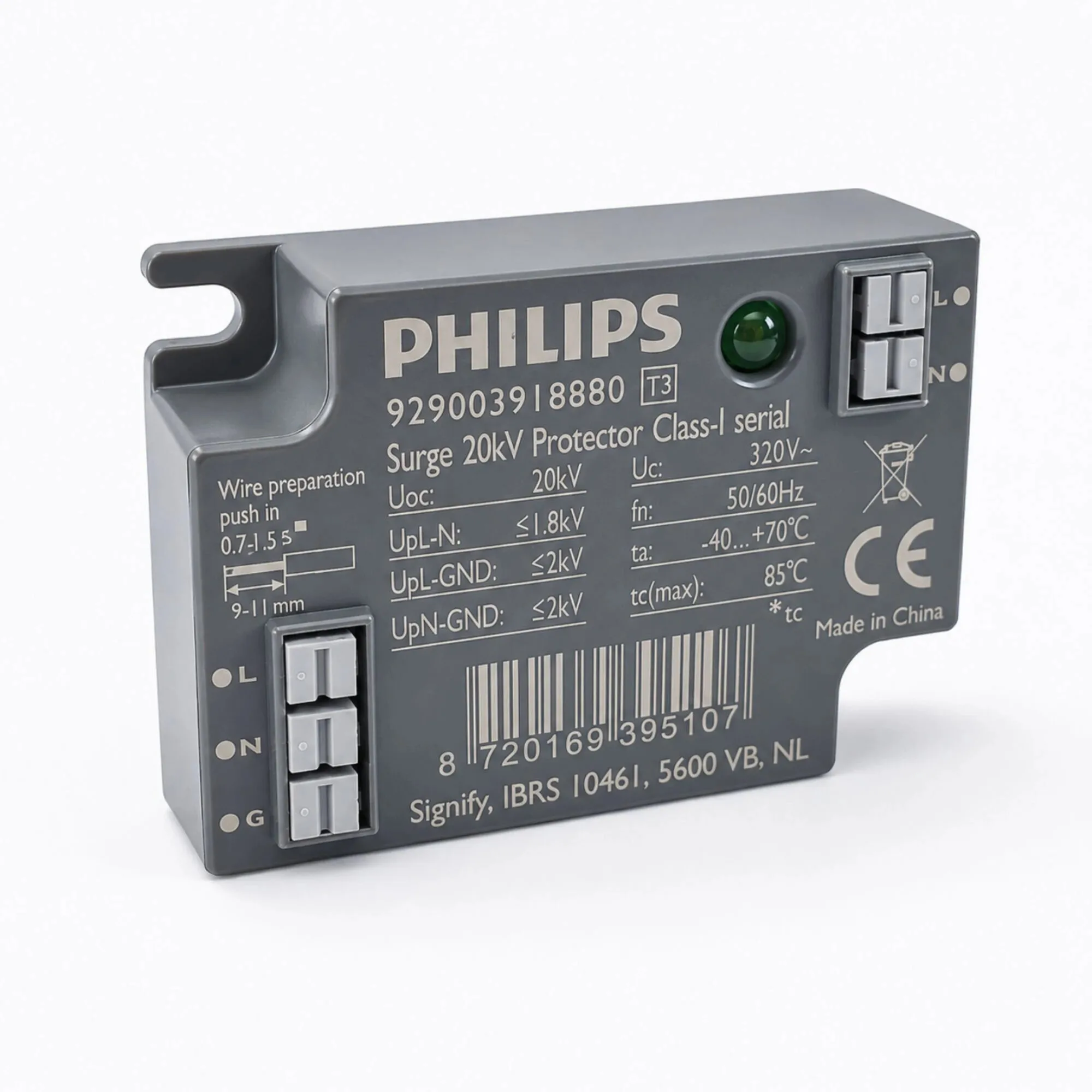

Thiết bị có 3 đầu kết nối:

L → Dây pha
N → Dây trung tính
G → Dây tiếp địa

Khi lắp đặt cần đảm bảo dây tiếp địa được đấu nối đúng kỹ thuật và đường dây đủ tiết diện. Việc lắp đặt nên được thực hiện bởi người có chuyên môn về điện.

PHILIPS SPD-20kV phù hợp cho hệ thống nào?

Với thiết kế nhỏ gọn, Uc 320VAC, khả năng chịu xung 20kV và bảo vệ theo 3 đường L-N, L-GND, N-GND, thiết bị phù hợp để tích hợp trực tiếp vào các hệ thống đèn LED và thiết bị điện AC nhằm tăng cường khả năng chống sét lan truyền.

Đặc biệt, sản phẩm phù hợp cho các ứng dụng mà thiết bị được lắp đặt ngoài trời hoặc tại những khu vực có nguy cơ xuất hiện xung điện áp do sét lan truyền.
