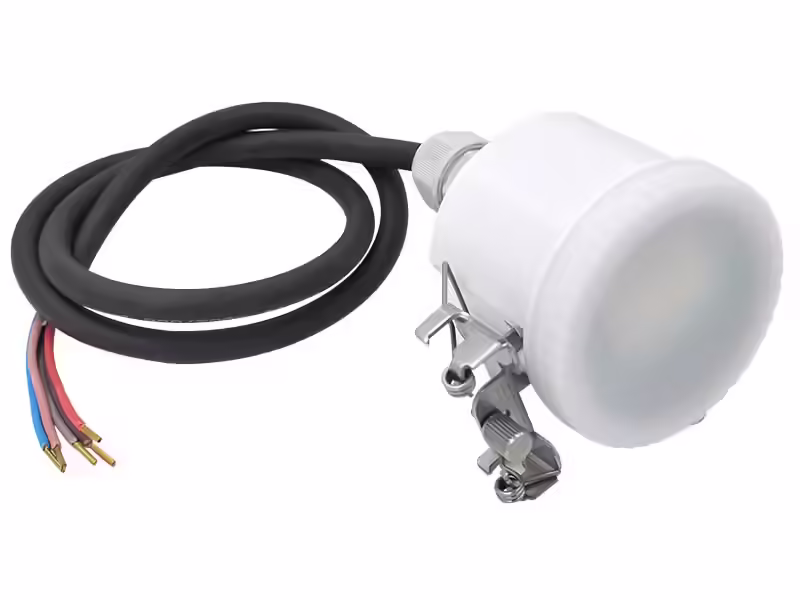

Cảm biến chuyển động + cảm biến ánh sáng ban ngày
Điện áp hoạt động 120 ~ 277 VAC Cảm biến hoạt động với độ cao tối đa 15m phù hợp với hầu hết mọi nhà kho, nhà xưởng Hỗ trợ tùy chọn độ nhạy cao và độ nhạy thấp (cho trần bằng kim loại, các…
Nhận báo giá số lượng / dự án- Hàng chính hãng
- Xuất hoá đơn VAT
- Sản phẩm mới 100%
- Bảo hành đổi trả 7 ngày
THÔNG SỐ KỸ THUẬT
- Điện áp đầu vào: 120 – 277V, 60Hz
- Điện áp hoạt động: 120 ~ 277V AC
- Công suất chờ: ≤ 1w
- Công suất tải: 120 VAC: 4A; 220-277 VAC: 3A
- Tần số hoạt động: 5,8 GHz ± 75MHz, băng tần ISM
- Công suất truyền: Tối đa 0,5mW.
- Chiều cao lắp đặt: Tối đa 15m.
- Phạm vi phát hiện: Xem mẫu phát hiện
ĐẶC ĐIỂM VỎ
- Cấp bảo vệ IP: IP65
- Cấp bảo vệ: Class II
- Kích thước: (ΦxH) 72 * 59 mm
| Input | Operating Voltage Rage | 108-305V AC, 50Hz/60Hz |
| DC Input Voltage | N/A | |
| Rated Voltage | 120-277Vac,60Hz | |
| No-load Power | N/A | |
| Stand-by Power | <1W | |
| Surge Test | L–N: 1kV | |
| Output | Working Mode | ON/OFF function, 1-10V step dimming |
| Type of Load | Inductive or resistive Load | |
| Load Capacity | 120VAC: 4A; 220-277VAC: 3A | |
| Current of Load | N/A | |
| Max. Surge Capacity | 50A (50% Ipeak, twidth =500uS, 230Vac full load, cold start); 80A (50% Ipeak, twidth =200uS, 230Vac, full load, cold start) | |
| Dim Interface | 1-10V Dimming | < 50mA （Non-constant source） 10%(1.4-1.6V), 20%(1.9-2.1V), 30%(2.9-3.1V), 50% (4.9-5.1V) |
| Synchronous Control | N/A | |
| High Low-level | N/A | |
| PWM Control | N/A | |
| Sensor Parameters | Operating Frequency | 5.8 GHz ±75 MHz, ISM Band. |
| Transmitting power | 0.5mW Max. | |
| Hold time | 5s/30s/1min/3min/5min/10min/20min/30min | |
| Stand-by DIM Level | 10%/20%/30%/50% | |
| Stand-by Period | 0s/10s/1min/3min/5min/10min/30min/+∞ | |
| Detection Area | 25%/50%/75%/100% | |
| Sensor Parameters | Daylight sensor | 5lux/15lux/30lux/50lux/100lux/150lux/Disable (Ambient light diffusion) |
| Detecting Radius | See detection pattern | |
| Mounting Height | 15m Max | |
| Detecting Angle | 150°(wall mounting), 360°(ceiling mounting) | |
| Wireless Module | Operating Frequency | N/A |
| Transmitting power | N/A | |
| Transmitting distance | N/A | |
| Modulation mode | N/A | |
| Number of coding | N/A | |
| Operating Environment | Operating Temperature | -35℃…+55℃ |
| Storage Temperature | Temperature:-40℃…+80℃;Humidity:10%-95% (non-condensing) | |
| Certificate Standards | Safety standards | IEC60669-2-1, IEC60669-1 AS/NZS 60669.1, AS/NZS 60669.2.1 UL60730-1 |
| EMC standards | EN55015, EN61000-3-2, EN61000-3-3, EN61547 AS/NZS CISPR 15, AS/NZS 4268 FCC Part 15C, Part 15B EN 60950-1, EN301489-1, EN 201489-3, EN300440 | |
| Environmental Requirement | Compliant to RoHS | |
| Certificate | cULus, CE, SAA, FCC, RED | |
| Others | Wiring | SJTW,5*18AWG (USA); H05RR-F,5*18AWG (Europe,Australi a)； exposed line length: 810-830mm |
| Wiring color | Sheath: Black Core: Red,White,Black,Gray,Purple (US); blue, brown, red, purple,Gray (Europe, Australia) | |
| IP Rating | IP65 | |
| Protection Class | Class II | |
| Installation | Independent | |
| Dimension | (ΦxH)72*59mm | |
| Package | Instruction+ White box+ White box tags+ Clapboard+ Carton(K=A) | |
| Net Weight | MC054V RC A: 225g, MC054V RC B:246g, MC054V RC C:225g , MC054V RC D:165g | |
| Lifetime | 5 years warranty @Ta 230V full load | |
| Note 1. “N/A” means not available. 2. Detection area is effected on volume of motion object and motion speed. The detection area is tested by a 165cm height person and walking speed is 0.5m/s. | ||
Tính năng

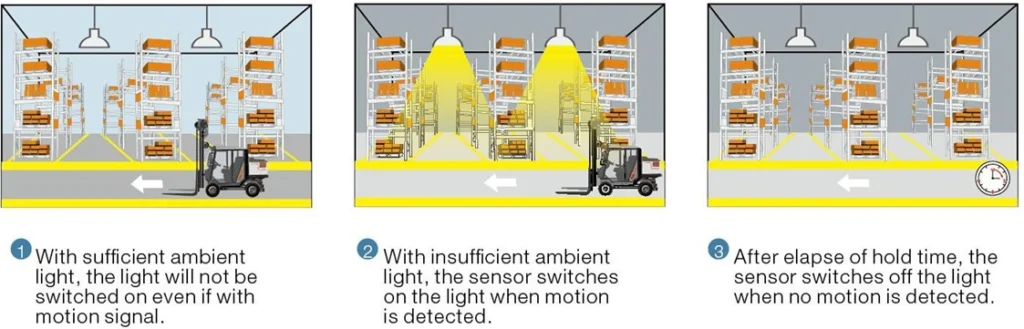

1. Tính năng bật tắt

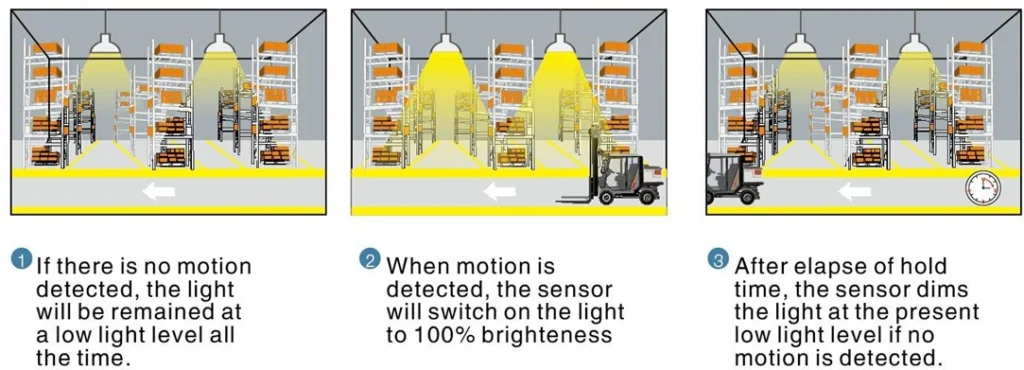

2. Làm mờ 2 mức
3. Làm mờ 3 mức

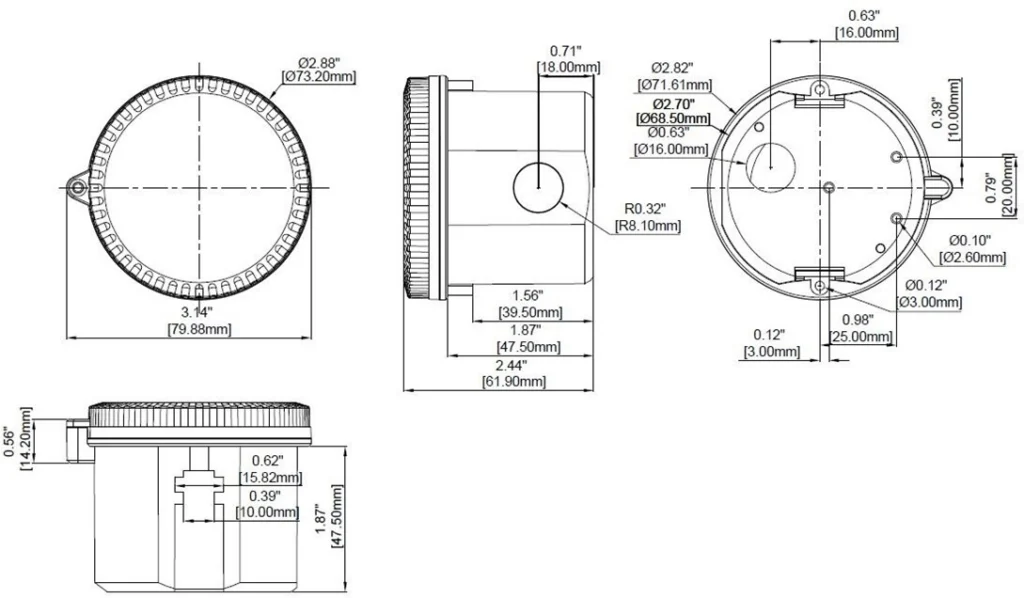

Kích thước
1. Model A B C

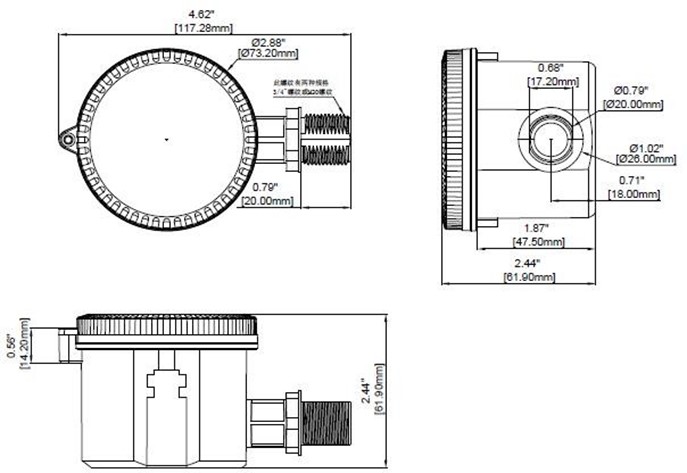

2. Model D

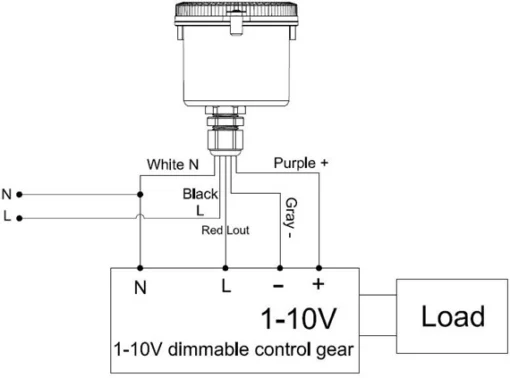

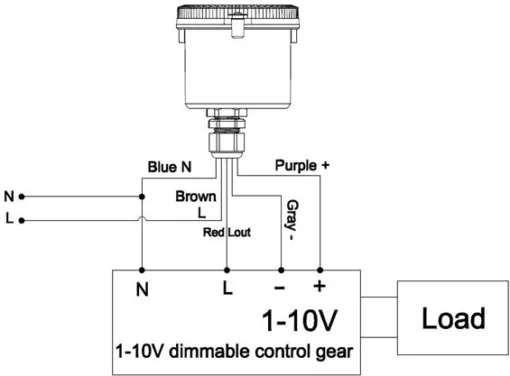

Đấu dây
 (Europe, Australia version) |  (USA version) |
*Cảm biến được thiết kế để chỉ kết nối một tải. Kết nối nhiều hơn một tải có thể làm hỏng cảm biến.
Sơ đồ mạch
